서보모터 + LED + LCD 동시 연결

https://circuitdigest.com/microcontroller-projects/rs485-modbus-serial-communication-using-arduino-uno-as-slave

RS-485 MODBUS Serial Communication using Arduino UNO as Slave

Modbus is a Serial Communication protocol which was discovered by Modicon in 1979 and it is used for transmitting data over serial lines between the industrial electronic devices. RS-485 Modbus uses RS-485 for transmission lines. It should be noted that Mo

circuitdigest.com


아두이노 모드버스 통신 예제는 브레드보드 형태도 다르고 너무 복잡해보여서 부품 각각 따로 연결해보기로 했었다. 그리고 그 과정에서 회로도와 브레드보드 레이아웃 보는 법을 알게되었다. 이제는 회로도만 보고, 혹은 브레드보드 레이아웃만 보고 내맘대로 조금씩 변경해서 연결할 수 있다.

일단 브레드보드 구조를 알아야한다. 브레드보드는 다음과같은 형태로 연결되어있다.

https://www.google.com/imgres?imgurl=https%3A%2F%2Ft1.daumcdn.net%2Fcfile%2Ftistory%2F0328393C50E109F624&imgrefurl=https%3A%2F%2Fbinworld.kr%2F13&tbnid=P5O49xO_lMIBGM&vet=1&docid=B0qrTwhL8ABVTM&w=514&h=334&source=sh%2Fx%2Fim

이미지: 브레드보드(BreadBoard) 사용법 - 전자회로

Google에서 검색된 binworld.kr 이미지

www.google.com


+- 선은 죄다 세로로 연결되어있고, 나머지 구멍은 일자로 연결되어있다. 중간 가름판은 따로 점퍼선을 연결해주지 않는 이상 전기가 통하지않는다.

핵심 개념은 이것이다.

부품 +  핀 <--전류--> 아두이노 5V 핀
부품 - 핀 <--전류--> 아두이노 GND 핀

점퍼선과 브레드보드 내부 연결선을 통해 PC와 연결된 아두이노로부터 부품까지 전기가 흐를 길을 만들어야한다.

이 사실만 기억하면 내가 원하는대로 바꾸어서 연결할 수 있다.

브레드보드 레이아웃에만 의존해서 연결하면 안좋은 점이 똑같이 연결했는데 안되면 답이 없다.
하지만 연결 원리를 알고있으면 성공할 때까지 이리저리 바꿔 꽂아볼 수 있다.

이제 더이상 모드버스 브레드보드레이아웃이 복잡해보이지않는다.

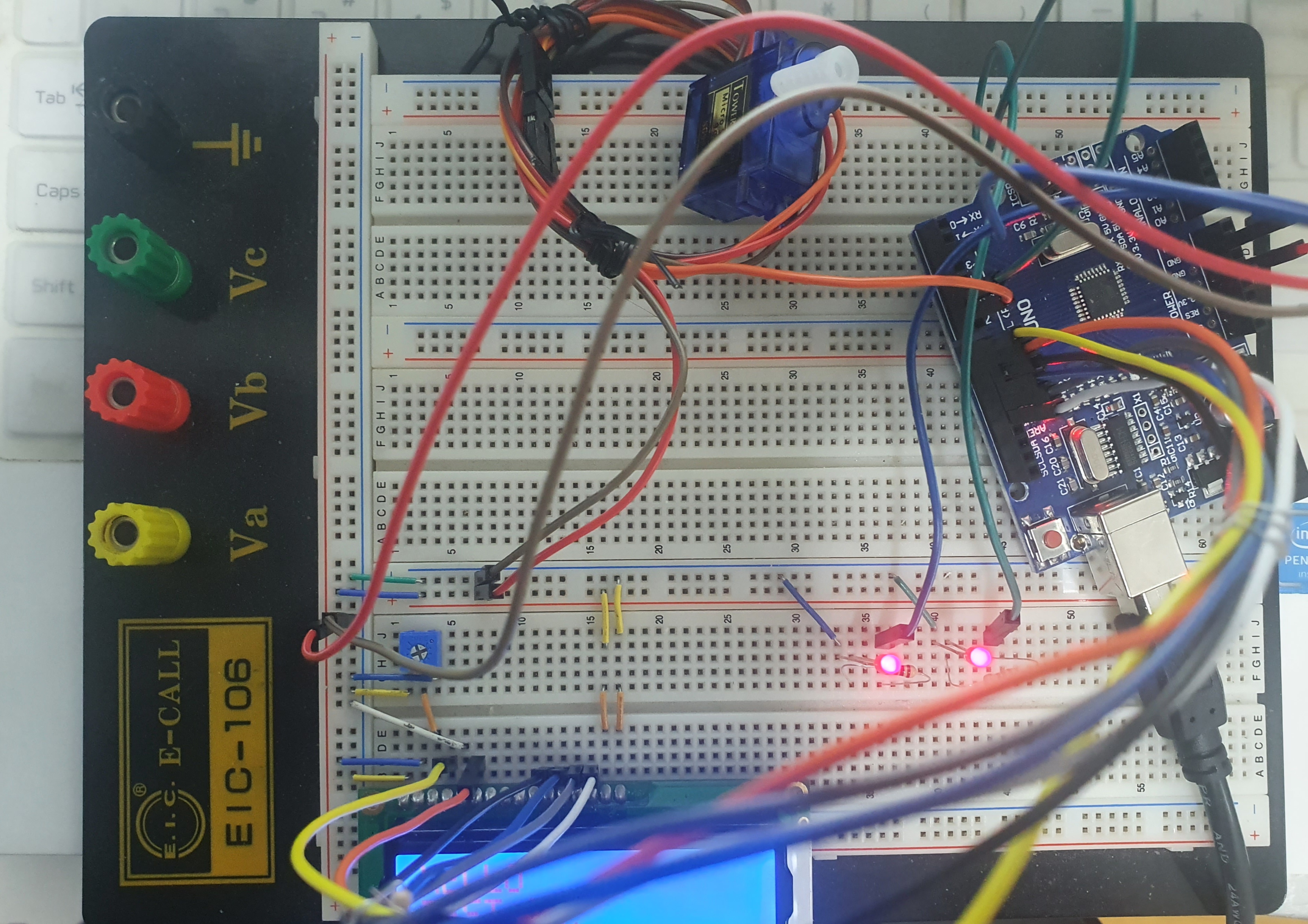

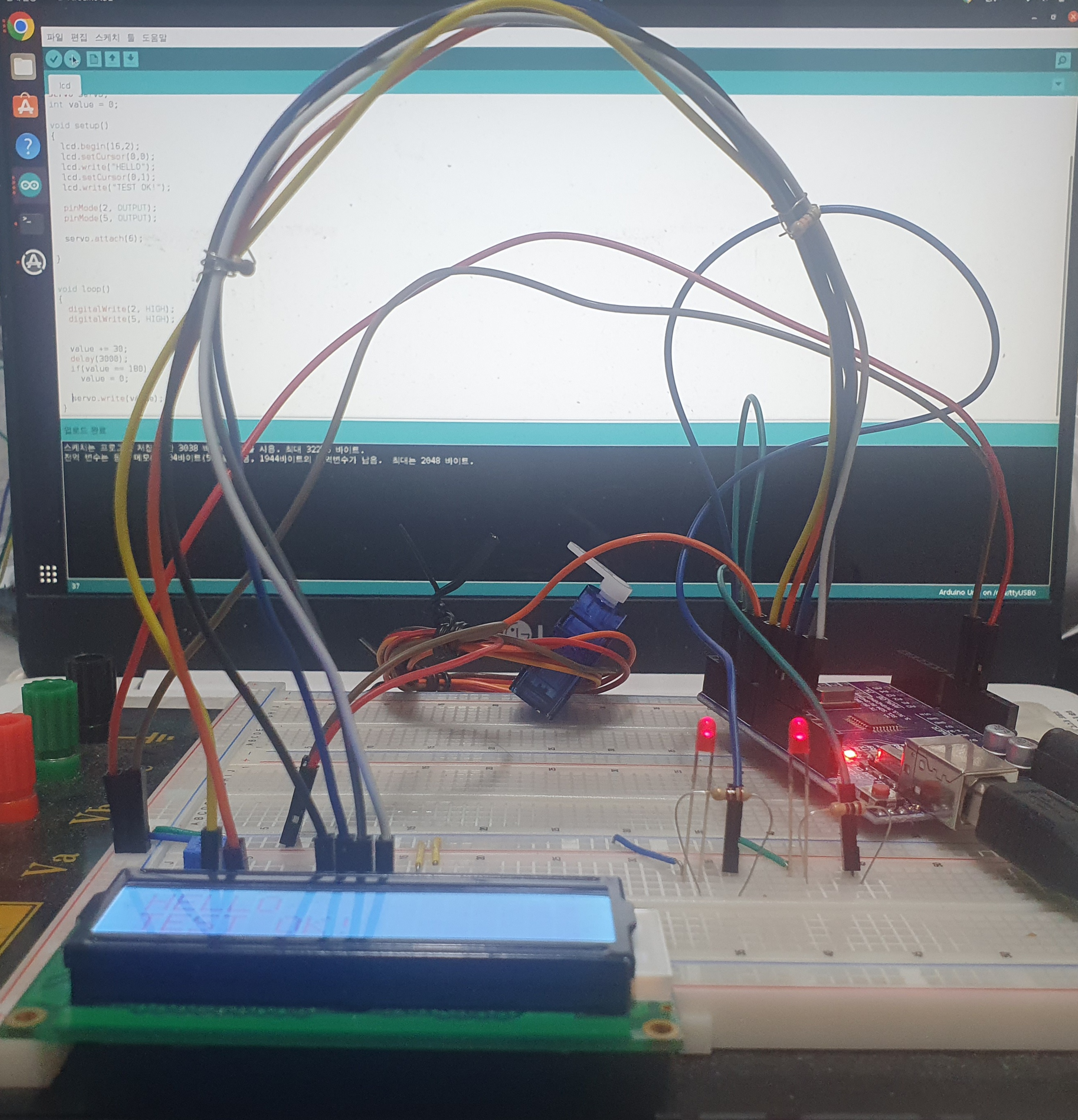

LED와 LCD와 서보모터를 연결했다.

선을 이리저리 꽂았다가 빼며 최대한 점퍼선 수를 줄이고 전선으로 연결하고 선정리도 할 만큼 여유가 생겼다.
